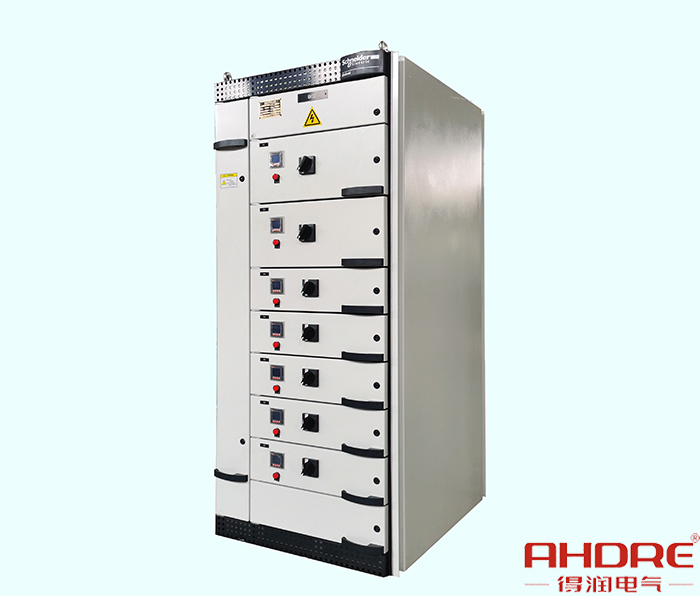

近日，得润电气承揽了和合电力800kvaUPS的配电项目，将提供施耐德公司授权由我公司设计并生产的Blokset低压开关柜。此次的柜型结构在原先的基础上得到完善，无论从单元回路的设计，还是柜后的隔板防护设计，柜门的强力稳固，都充分满足了用户的使用需求。

一、柜型分类

D型：6300A及以下的配电柜；

Mf型：6300A及以下的固定式电动机控制中心；

快盈lV入口500万Mw型：6300A及以下的抽屉式电动机控制中心；

Ms型：变频器和软起动器柜。

二、设计要求

1、BLOKSET柜和变压器接口有两种方式（进线方式）：即开关柜顶部进线和开关柜侧面进线。

2、对开关柜顶部进线多为密集母线槽上进线，柜内铜排和变压器母排的连接一般是等低压现场拼柜完毕后，密集母线厂家再去现场实际测量与之接口，柜内伸出母排高度原则上和主母线平齐，具体伸出位置与密集母线厂家协商确定。

快盈lV入口500万3、低压柜侧面进线为变压器在低压柜相邻一侧（左边或右边），低压柜内铜排和变压器低压侧铜排连接需做接口图，变压器一侧隔板需要开母线伸出位置缺口。

4、接口图中的母排选择根据一次方案图或技术协议确定的母排规格确定，再选择合适的母线夹设计母排伸出位置图，母排伸出长度为150~200mm，具体伸出长度以接口图实际尺寸为准。

三、优势

（1）出色的电气性能，满足客户各项需求;

（2）标准防腐及盐雾环境方案，满足现场严苛环境要求;

（3）EMC电磁兼容性能优良，满足现场抗干扰能力要求;

（4）85kA0.5s抗燃弧及2G抗震能力，满足现场运维安全及震动环境要求。

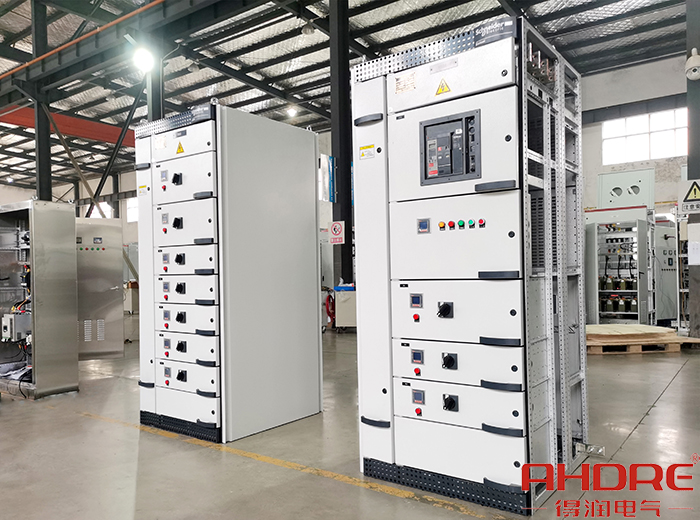

快盈lV入口500万目前，该项目的Blokset低压开关柜已完成生产阶段、质检阶段、调试阶段，预计月底发货。此外，得润电气承揽的马钢13#燃起锅炉脱硫项目已进入采购阶段，Blokset低压开关柜广泛受到各行业领域的应用，为用户提升电能质量。
